TBM1L系列帶剩余電流保護塑料外殼式斷路器
1. 概述
●TBM1L系列帶剩余電流保護塑料外殼式斷路器(以下簡稱漏電斷路器),適用于交流50Hz,其額定絕緣電壓為800V,額定工作電壓400V,額定工作電流至630A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠壓保護功能,能保護線路和電源設備不受損壞。同時可對人提供間接接觸保護,還可以對過電流保護不能檢測出的長期存在的接地故障可能引起的火災危險提供保護。在其他保護裝置失靈時,額定剩余動作電流為30mA的TBM1L漏電斷路器可直接起附加保護。
●斷路器按照其額定極限短路分段能力, M型(較高分斷型)、H型(高分斷型,四極無H型)二種。該斷路器具有體積小、分斷能力高、飛弧短、抗振動等特點。
●斷路器可垂直安裝(即豎裝),也可以水平安裝(即橫裝)。
●具有隔離功能,帶有符號“ ”。
●斷路器符合標準:IEC60947-2、GB14048.2及附錄B帶剩余電流保護斷路器。
●斷路器不可倒進線,即只允許1、3、5接電源線,2、4、6接負載線。

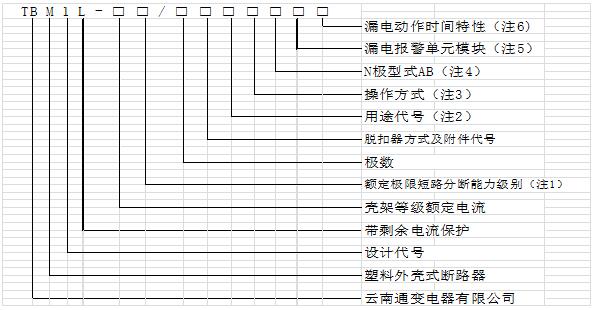

2. 產品型號及含義
注:
1.按額定極限短路分斷能力的高低分為M型(較高分斷型)、H型(高分斷型)。
2.配電用斷路器無代號;電動機保護用“2”表示。
3.手柄直接操作無代號;電動機操作用“P”表示;轉動手柄用“Z”表示。
4.按產品極數分為三極、四極.四級產品中中性極(N極)的形式分兩種:
A型:N極不安裝過流脫扣器,且N極始終接通,不與其它三極一起合分。
B型:N極不安裝過流脫扣器,且N極與其它三極一起合分(N極先合后分)。
5.漏電報警單元模塊有以下兩種方式:
方式一:報警脫扣,用“Ⅰ”表示。
方式二:報警不脫口,用“Ⅱ”表示。
6.非延時型無代號,延時型用“Y”表示。

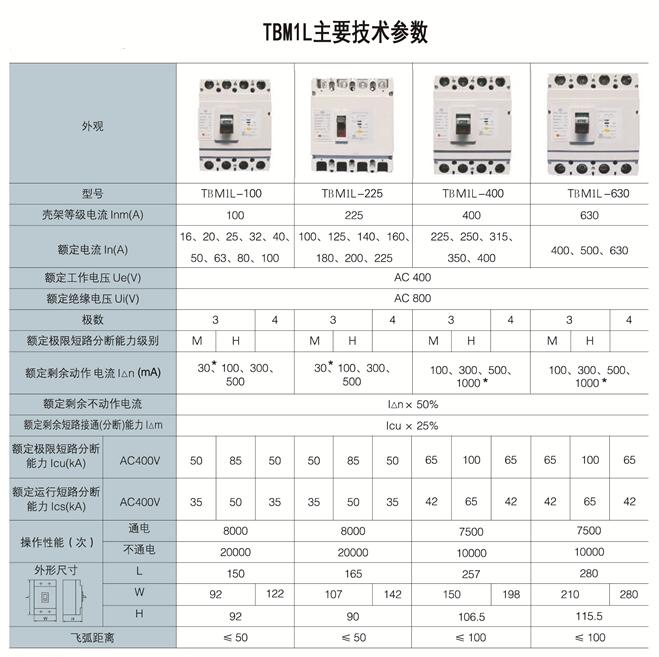

3. 主要技術參數
4. TBM1L系列塑料殼式斷路器使用說明書、選型樣本冊(尺寸圖)均可在資料下載中下載查看!
注:因產品技術不斷的改進提升,所有數據因以本公司技術部門最新確認為準!
